Selos reforçados com tecido

Visão geral das vedações reforçadas com tecido

As vedações reforçadas com tecido (FRS) foram introduzidas por Johns Manville no início dos anos 1980 e são amplamente conhecidas como JM Clipper® Seals. Essas vedações encontraram um nicho no mercado de vedações de óleo devido à sua estrutura semirrígida exclusiva e à facilidade de instalação em campo. Eles são usados como uma opção viável para substituir retentores de caixa metálica em campo porque as ferramentas de instalação adequadas para retentores de caixa metálica não estão prontamente disponíveis.

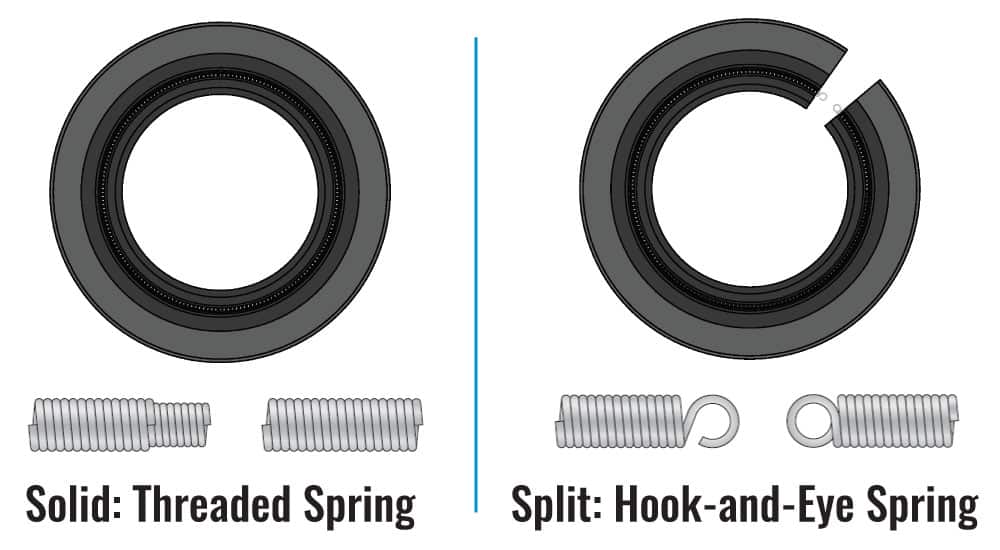

Como as vedações reforçadas com tecido não são construídas em metal, as preocupações com ferrugem e corrosão são eliminadas. Os danos durante a instalação são evitados e o material compósito atua mais como uma vedação do tipo gaxeta, tornando-o eficaz quando o furo está desgastado. A construção não metálica também permite que a vedação seja dividida, se necessário. As versões divididas de vedações reforçadas com tecido incluem um gancho e uma mola de olhal, que podem ser desconectadas e recolocadas durante a instalação. As versões sólidas das vedações reforçadas com tecido possuem uma mola totalmente rosqueada, que pode ser removida como um todo, se desejado.

Product Inquiry

  • Este campo é para efeitos de validação e deve ser mantido inalterado.

Pesquise vedações reforçadas com tecido com números de peça de vedação JM Clipper®

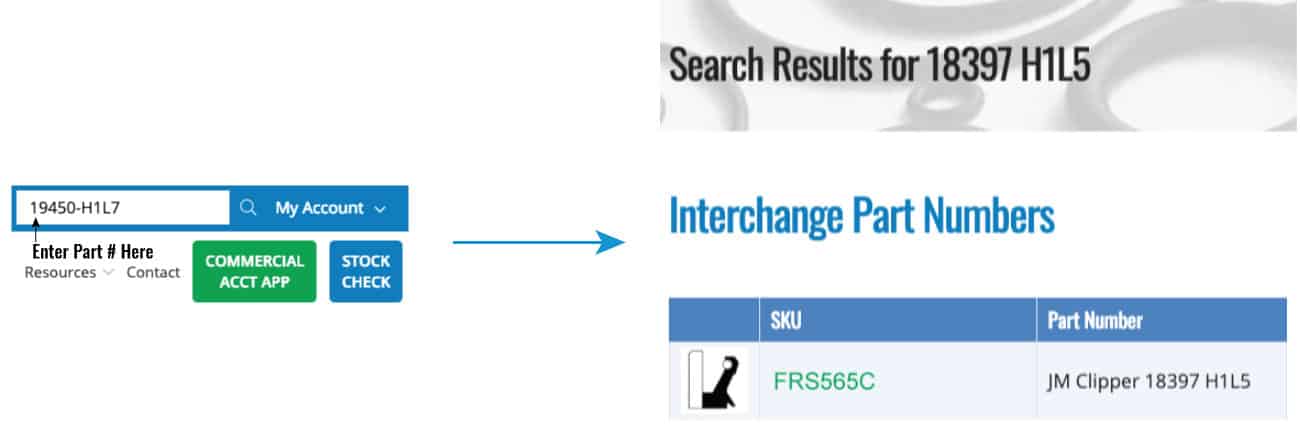

Como fornecedor líder de vedações reforçadas com tecido, a Global O-Ring and Seal criou um sistema de troca de peças que cobre mais de 5.500 variações de vedações JM Clipper®. Na barra de pesquisa geral na parte superior de qualquer página, os números de peça do JM Clipper® Seal podem ser inseridos para retornar quaisquer peças com referência cruzada correspondentes.

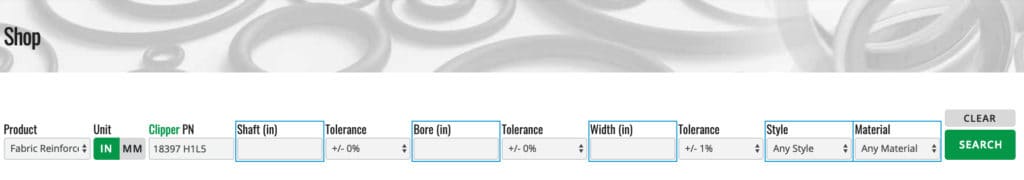

Em nossa loja on-line , quando Selos reforçados com tecido são selecionados no menu suspenso Produto, o campo Clipper PN permite que os números de peça do JM Clipper® Seal sejam inseridos e retornem uma peça com referência cruzada. Alternativamente, dimensões, estilo e material podem ser selecionados para restringir ainda mais a seleção.

PESQUISA POR SELOS DE TECIDO REFORÇADOS

Para obter mais informações ou solicitar um orçamento de vedações reforçadas com tecido, ligue para 832-448-5550 ou envie o Formulário de consulta do produto.

Números de peças de vedação reforçada com tecido

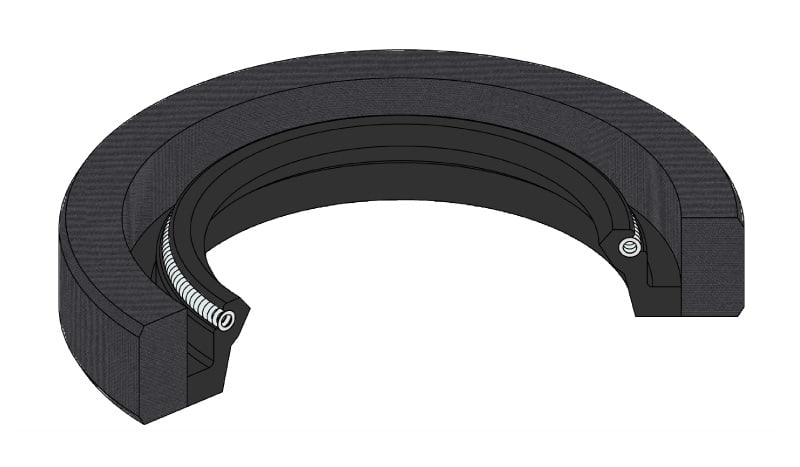

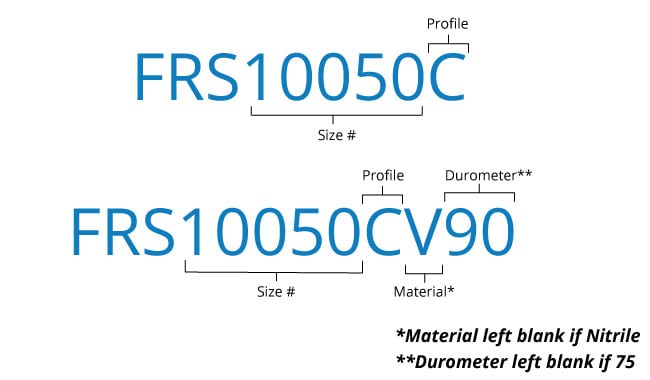

As vedações reforçadas com tecido apresentam uma caixa externa de fibra de borracha moldada integral e uma borda de vedação elastomérica. Alguns perfis são carregados com uma mola de aço inoxidável, como o Perfil C (correspondente ao JM Clipper® Seal Style: LDS) mostrado abaixo. Temos um sistema exclusivo de numeração de peças que começa com FRS, tamanho #, perfil, material (se não for nitrilo) e durômetro (se não for 75). A seguir estão exemplos do sistema de numeração de peças usado para vedações reforçadas com tecido. O número de peça superior do Selo Reforçado com Tecido é um Perfil C feito com Nitrilo Durômetro 75. O número de peça inferior do selo reforçado com tecido é um perfil C feito com 90 Durometer Viton®. Ambos os números de peça são do mesmo tamanho, com o tamanho correspondente a um eixo de 3 polegadas, um diâmetro interno de 4 polegadas e uma largura de 0,625 polegadas.

Seleção de tamanho

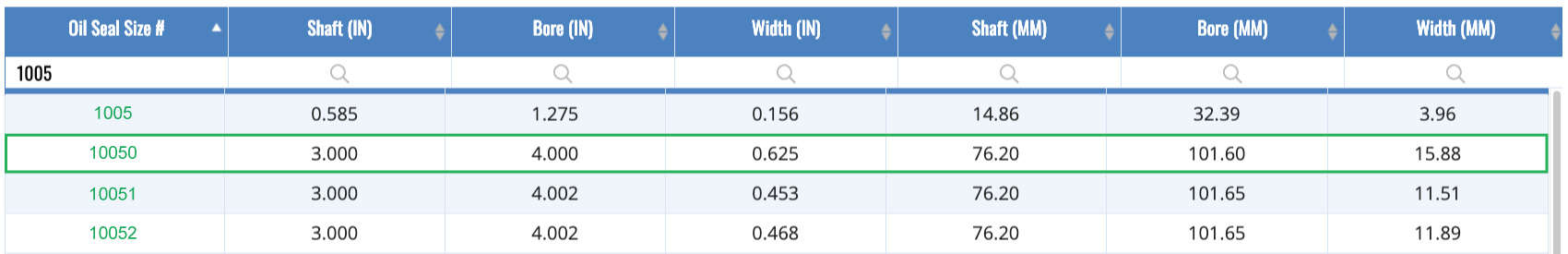

Os números de peça do selo reforçado com tecido também podem ser encontrados usando a tabela de tamanhos do selo de óleo . O gráfico interativo exibirá tamanhos correspondentes à medida que os valores dimensionais são inseridos para Eixo, Furo e Largura. O tamanho do selo de óleo # está vinculado à nossa loja online, que exibirá todos os tamanhos que correspondem à seleção.

Seleção de perfil e material

As duas tabelas abaixo mostram perfis e materiais, respectivamente. Na primeira tabela, os perfis de vedação reforçada com tecido são exibidos com um perfil de anel de vedação global, perfil(s) correspondente(s) JM Clipper®, imagem de perfil e descrição. O perfil global do O-Ring sempre segue o número do tamanho no número da peça do selo reforçado com tecido. Na segunda tabela, mostra o material e o código correspondente. Se a vedação reforçada com tecido não for nitrílica, o número da peça terá o material imediatamente após o perfil global do O-Ring.

Perfil global do anel de vedação Perfil do Clipper Imagem de perfil Descrição
A LUP, LPD,

RUPW, RPD

 Propósito geral. Lábio único com mola.
B LUPW, LPDW,

RUP, RPDW

 Lábio único com mola. Projetado para condições de alto desvio.
C SUD Propósito geral. Lábio duplo com mola.
D LDSW Lábio duplo com mola. Projetado para condições de alto desvio.
E H Limpador de haste de uso geral. Lábio único sem mola para exclusão de poeira.
F SS Propósito geral. Lábio único sem mola. Para retenção de gordura e exclusão de poeira.
G SSW Propósito geral. Lábio único sem mola. Para retenção de gordura e exclusão de poeira.
H NÉVOA Propósito geral. Lábio único com mola.
EU FDS Propósito geral. Lábio duplo sem mola.
A1 STLUP Lábio único com mola e faixas de metal para cargas de choque.
B1 STLPD,

STLPDW

 Propósito geral. Lábio único com mola e faixa de metal para cargas de choque.
C1 STLDS Lábio duplo com mola e faixa metálica para cargas de choque.
H1 STMIST Lábio único moldado com mola e faixa de metal para cargas de choque.

Composto Folha de especificações Material Durômetro Temperatura (F)
N721F1 NBR 70-75 -22 to +212
N701F2 NBR LT 65-75 -58 to +257
N821F3 XNBR 80-85 -49 to +212
N811F2 NBR LT 80-85 -58 to +257
V721F1 FKM 70-75 -40 to +392
H721F1 HNBR 70-75 -22 to +302
N921F1 NBR 90-95 -22 to +212
Material Código
Nitrilo [em branco]
EPDM E
Viton® V
HNBR H
Poliacrilato P
Silicone S
Neoprene C
Nitrilo Carboxilado X
Teflon® (PTFE) T
Viton® / PTFE VT
Nitrilo / PTFE NT
Nitrilo de baixa temperatura LT
