Panoramica delle guarnizioni raschianti
Le guarnizioni raschianti sono progettate per garantire un'impareggiabile esclusione della contaminazione sia nei sistemi idraulici che pneumatici. Con particolare attenzione alla qualità e alle prestazioni, queste guarnizioni sono progettate per rimuovere i detriti dalle superfici dello stelo e del cilindro, garantendo la protezione e la longevità della vostra attrezzatura. Il loro design robusto è progettato su misura per tenere lontani gli aggressori ambientali come sporco, umidità e altre particelle che possono compromettere l'integrità e l'efficienza dei macchinari.
Il ruolo principale delle guarnizioni raschianti è quello di impedire l'ingresso di vari contaminanti come sporco, polvere, acqua e altri elementi ambientali che potrebbero compromettere il funzionamento dei gruppi cilindro. Le guarnizioni raschianti sono essenziali in varie applicazioni, trovando il loro posto nelle macchine edili, nei macchinari minerari, negli strumenti agricoli, nei dispositivi di produzione, nei sistemi automobilistici e nei componenti aerospaziali. Garantendo una superficie pulita dello stelo, le guarnizioni raschianti mantengono la pressione del sistema, riducono i rischi di perdite e salvaguardano le prestazioni dell'intero sistema di tenuta.
Per soddisfare le diverse esigenze del settore, le nostre guarnizioni raschianti sono disponibili in una selezione di materiali robusti. L'uretano mostra un'eccezionale resistenza all'usura, offrendo una lunga durata in condizioni difficili. Il nitrile (Buna, NBR) offre un'eccellente compatibilità con oli e carburanti a base di petrolio, rendendolo una scelta versatile per varie applicazioni. Il nitrile carbossilato (XNBR) è selezionato per applicazioni che richiedono maggiore resistenza all'abrasione e tenacità, in particolare dove la resistenza all'usura è di grande importanza. Infine, il fluorocarburo (FKM) è rinomato per la sua resistenza alle alte temperature e la sua capacità di resistere a un'ampia gamma di sostanze chimiche, inclusi oli, carburanti e fluidi idraulici. Ciò lo rende una scelta eccellente per ambienti in cui le guarnizioni sono esposte a sostanze chimiche aggressive o temperature estreme.
Guarnizioni raschianti per tallone scanalato
La caratteristica del tallone scanalato è progettata per prevenire le trappole di pressione che possono formarsi tra la guarnizione dello stelo e il raschiatore nei sistemi idraulici. Le trappole di pressione si verificano quando il fluido ad alta pressione rimane intrappolato tra la guarnizione dello stelo e il raschiatore, causando potenzialmente danni o guasti alla guarnizione e compromettendo le prestazioni del sistema. La base scanalata consente al fluido di bypassare la guarnizione del raschiatore, equalizzando la pressione e prevenendo l'accumulo di fluido che può portare a trappole di pressione.
Questa caratteristica è fondamentale nelle applicazioni in cui i picchi di pressione sono frequenti e imprevedibili, garantendo prestazioni costanti e integrità della tenuta. Prevenendo le trappole di pressione, il tallone scanalato protegge dall'usura prematura e contribuisce alla salute generale del sistema idraulico. Consente un funzionamento più fluido dell'asta e della guarnizione, riducendo la probabilità di malfunzionamenti o tempi di inattività dovuti a problemi relativi alla guarnizione. Incorporato nei profili AN o ST, il rinforzo del tallone scanalato è adatto per un'ampia gamma di applicazioni, dai macchinari pesanti alle apparecchiature di precisione, dove è essenziale mantenere una pressione ottimale.
Incorporando la caratteristica del tallone scanalato nella selezione delle guarnizioni per raschiatori si garantisce che la vostra attrezzatura tragga vantaggio da una tecnologia di tenuta avanzata progettata per longevità e affidabilità. Si tratta di una considerazione essenziale per qualsiasi operazione che desideri ottimizzare i propri sistemi idraulici e mitigare i problemi di manutenzione.
Product Inquiry
Profili di tenuta tergicristallo
La guarnizione raschiante stile AN è sapientemente progettata per essere compatibile con le scanalature delle dimensioni del cruscotto MS-28776 (MS-33675). Questo sigillo a basso profilo è uno standard industriale per un'efficace esclusione dei contaminanti. Il suo guscio, generalmente stampato in uretano di alta qualità, è perfetto per applicazioni idrauliche da leggere a medie dove sono richieste durabilità e resilienza. Questo stile è particolarmente vantaggioso per i sistemi che necessitano di una tenuta compatta senza compromettere le prestazioni, garantendo che anche i gruppi più ristretti mantengano la loro integrità e funzionalità.
Stampato con precisione in uretano con durometro da 90 A, l'anello raschiatore stile ST è un robusto contendente per applicazioni impegnative di pulizia delle aste. La sua flessibilità consente un'installazione semplice nelle scanalature e la sua robustezza gestisce efficacemente i rigori delle attività di pulizia delle aste. Lo stile ST è adatto per sistemi idraulici e pneumatici leggeri e medi ed eccelle nelle impostazioni di diametro dello stelo di grandi dimensioni. Il design a scatto è volutamente sovradimensionato per garantire una perfetta aderenza, offrendo stabilità e affidabilità eccellenti. È la scelta ottimale per le applicazioni che richiedono una tenuta facile da installare e stabile nel funzionamento.
La guarnizione raschiante rivestita in metallo MCN è caratterizzata dalla sua struttura robusta e dal labbro interno spesso che ne esemplifica l'idoneità per applicazioni pesanti. Realizzata in nitrile durevole, questa guarnizione a doppio labbro è progettata per prestazioni durature e maggiore resistenza all'usura. Il suo guscio metallico è un segno di robustezza e contribuisce a prolungare la durata di servizio della guarnizione. La guarnizione MCN è in grado di mantenere gli steli liberi da particelle e detriti indesiderati, svolgendo un ruolo fondamentale nella protezione e nella manutenzione dei macchinari.
La guarnizione per tergicristallo rivestita in metallo MCU è progettata per una durata senza compromessi in ambienti difficili, dove la resistenza all'usura è un fattore critico. Realizzata in uretano, questa guarnizione raschiante a doppio labbro è progettata per garantire longevità e prestazioni costanti in varie applicazioni industriali. Il rivestimento metallico aumenta l'integrità strutturale della tenuta e ne prolunga la durata operativa, garantendo un funzionamento affidabile per periodi prolungati. Questo sigillo eccelle nel mantenere la pulizia e l'efficienza dei macchinari eliminando abilmente particolato e detriti, preservando così l'integrità del sistema.
Sistema di numerazione delle parti della guarnizione del tergicristallo
L'O-Ring e la guarnizione Global seguono un semplice sistema di numerazione delle parti per le guarnizioni raschianti, consentendo una facile identificazione del profilo, delle dimensioni e del materiale della guarnizione. L'esempio seguente mostra una guarnizione raschiante per tallone scanalato stile AN con materiale FKM. La guarnizione è di dimensione 05, che corrisponde a una sezione trasversale di 0,125 pollici, un diametro interno di 0,75 pollici e un'altezza di 0,109 pollici.

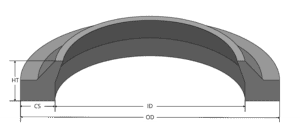

Dimensioni della guarnizione del tergicristallo
Le seguenti tabelle descrivono le dimensioni comuni delle guarnizioni raschianti per i profili AN e ST.
Dimensioni del profilo AN
Misurare | ID | OD | HT | CS | ID (IN) | DE (IN) | HT (IN) | CS (IN) | ID (MM) | OD (MM) | HT (MM) | CS (MM) |
---|
Dimensioni del profilo ST
Misurare | ID | OD | HT | CS | ID (IN) | DE (IN) | HT (IN) | CS (IN) | ID (MM) | OD (MM) | HT (MM) | CS (MM) |
---|
Dimensioni del profilo MCU
Misurare | ID | OD | HT | CS | ID (IN) | DE (IN) | HT (IN) | CS (IN) | ID (MM) | OD (MM) | HT (MM) | CS (MM) |
---|
Dimensioni del profilo MCN
Misurare | ID | OD | HT | CS | ID (IN) | DE (IN) | HT (IN) | CS (IN) | ID (MM) | OD (MM) | HT (MM) | CS (MM) |
---|
