बॉस, चेहरा, और निकला हुआ किनारा ओ-रिंग

बॉस, फेस और फ्लैंज ओ-रिंग्स अवलोकन

आमतौर पर हाइड्रोलिक सेटिंग्स में उपयोग किए जाने वाले बॉस ओ-रिंग्स, ओ-रिंग फेस सील्स और फ्लैंज ओ-रिंग्स पर उच्च दबाव वाले अनुप्रयोगों में एक कुशल, सुरक्षित सील प्रदान करने के लिए भरोसा किया जाता है। सभी तीन प्रकारों में उनकी संबंधित फिटिंग से संबंधित आकारों का अपना विशिष्ट सेट होता है। ये ओ-रिंग आकार किट या व्यक्तिगत आकार में खरीदे जा सकते हैं। संबंधित अनुभागों पर जाने के लिए निम्नलिखित में से किसी भी ओ-रिंग प्रकार पर क्लिक करें।

बॉस ओ-रिंग्स ओ-रिंग फेस सील्स फ्लैंज ओ-रिंग्स

बॉस ओ-रिंग्स

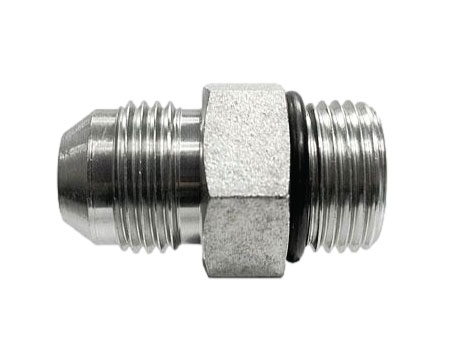

900 सीरीज बॉस ओ-रिंग्स का उपयोग हाइड्रोलिक उपकरण से जुड़े सीधे थ्रेड ट्यूब बॉस फिटिंग (ओआरबी) को सील करने में किया जाता है। मध्यम और उच्च दबाव वाले हाइड्रोलिक सिस्टम के लिए राष्ट्रीय अग्नि सुरक्षा संघ (एनएफपीए) द्वारा बॉस ओ-रिंग्स की सिफारिश की जाती है। बॉस ओ-रिंग आकार AS568 900 श्रृंखला वर्गीकरण के अंतर्गत आते हैं। आमतौर पर नाइट्राइल 90 ड्यूरोमीटर ओ-रिंग्स का उपयोग किया जाता है, हालांकि, कई ओ-रिंग यौगिक बॉस आकार में आते हैं।

के-बॉस ओ-रिंग किट की खरीदारी करें

Product Inquiry

  • यह फ़ील्ड सत्यापन उद्देश्यों के लिए है और इसे अपरिवर्तित छोड़ दिया जाना चाहिए।

बॉस ओ-रिंग आकार चार्ट

बॉस ओ-रिंग आकार और संबंधित आयाम नीचे इंटरैक्टिव तालिका में दिखाए गए हैं। पहला कॉलम ओ-रिंग माप से जुड़े ट्यूब बाहरी व्यास का संदर्भ देता है। दूसरे कॉलम में डैश नंबर हमारे ऑनलाइन स्टोर में उनके विशिष्ट आकार फ़िल्टरिंग से जुड़े हैं।

ट्यूब ओडी AS568 डैश # सीएस इंच आईडी इंच
3/32 901 0.056 0.185
1/8 902 0.064 0.239
3/16 903 0.064 0.301
1/4 904 0.072 0.351
5/16 905 0.072 0.414
3/8 906 0.078 0.468
7/16 907 0.082 0.53
1/2 908 0.087 0.644
9/16 909 0.097 0.706
5/8 910 0.097 0.755
11/16 911 0.116 0.863
3/4 912 0.116 0.924
13/16 913 0.116 0.986
7/8 914 0.116 1.047
1 916 0.116 1.171
1-1/8 918 0.116 1.355
1-1/4 920 0.118 1.475
1-1/2 924 0.118 1.72
1-3/4 928 0.118 2.09
2 932 0.118 2.337

ओ-रिंग फेस सील्स (ओआरएफएस)

एसएई ओ-रिंग फेस सील (ओआरएफएस) फिटिंग का उपयोग हाइड्रोलिक सिस्टम को सील करने के लिए भी किया जाता है। ये ओ-रिंग दो जुड़ी हुई धातु सतहों के बीच एक सील बनाने के लिए फिटिंग के सामने बैठती हैं। जब कनेक्शन कड़ा हो जाता है, तो ओ-रिंग मेटिंग फिटिंग या ट्यूब के सपाट चेहरे पर दब जाती है। ओ-रिंग फेस सील आकार AS568 जीरो सीरीज वर्गीकरण के अंतर्गत आते हैं। हालाँकि नाइट्राइल 90 ड्यूरोमीटर ओ-रिंग्स का ज्यादातर उपयोग किया जाता है, लेकिन कई ओ-रिंग यौगिक हैं जो फेस साइज़ में उपलब्ध हैं।

के-फेस ओ-रिंग किट की खरीदारी करें

ओ-रिंग फेस सील (ओआरएफएस) आकार चार्ट

ओ-रिंग फेस सील आकार और संबंधित आयाम नीचे इंटरेक्टिव तालिका में दिखाए गए हैं। पहला कॉलम ओ-रिंग माप से जुड़े ओआरएस ट्यूब साइज का संदर्भ देता है। दूसरे कॉलम में डैश नंबर हमारे ऑनलाइन स्टोर में उनके विशिष्ट आकार फ़िल्टरिंग के लिए लिंक हैं।

ओआरएस ट्यूब का आकार AS568 डैश # CS नाममात्र का आईडी नाममात्र OD नाममात्र सीएस इंच आईडी इंच
-4 011 1/16 5/16 7/16 0.07 0.301
-6 012 1/16 3/8 1/2 0.07 0.364
-8 014 1/16 1/2 5/8 0.07 0.489
-10 016 1/16 5/8 3/4 0.07 0.614
-12 018 1/16 3/4 7/8 0.07 0.739
-16 021 1/16 15/16 1-1/16 0.07 0.926
-20 025 1/16 1-3/16 1-5/16 0.07 1.176
-24 029 1/16 1-1/2 1-5/8 0.07 1.489

निकला हुआ किनारा ओ-रिंग्स

एसएई 4-बोल्ट फ्लैंज ओ-रिंग्स पाइप, पंप और वाल्व जैसे उच्च दबाव वाले तरल सिस्टम को सील करते हैं। निकला हुआ किनारा कनेक्टर असेंबली सपाट धातु की सतहें होती हैं जिन्हें एक सीलबंद कनेक्शन बनाने के लिए एक साथ बोल्ट किया जाता है (ओ-रिंग गैसकेट के साथ)। सिस्टम को संशोधित करने, साफ करने या उसका निरीक्षण करने के लिए आसान पहुंच के लिए फ्लैंज कनेक्शन को भी अलग किया जा सकता है। निकला हुआ किनारा ओ-रिंग आकार AS568 200 श्रृंखला वर्गीकरण के अंतर्गत शामिल हैं। नाइट्राइल 90 ड्यूरोमीटर ओ-रिंग्स का अधिकतर उपयोग किया जाता है, हालांकि कई ओ-रिंग यौगिक फ्लैंज आकारों में उपलब्ध हैं।

K-Flange O-Ring Kits की खरीदारी करें

यदि आपको बॉस ओ-रिंग्स, ओ-रिंग फेस सील्स, या फ्लैंज ओ-रिंग्स पर अधिक जानकारी की आवश्यकता है, तो कृपया हमें 832-448-5550 पर कॉल करें या कोटेशन या अधिक जानकारी प्राप्त करने के लिए उत्पाद पूछताछ फॉर्म भरें।

के-कॉम्बो ओ-रिंग किट की खरीदारी करें

निकला हुआ किनारा ओ-रिंग आकार चार्ट

निकला हुआ किनारा ओ-रिंग आकार और संबंधित आयाम नीचे इंटरेक्टिव तालिका में दिखाए गए हैं। नाइट्राइल 90 ड्यूरोमीटर निकला हुआ किनारा ओ-रिंग कोड 61 (3,000 पीएसआई तक) और कोड 62 (6,000 पीएसआई तक), मानक और उच्च दबाव वर्ग हैं। पहला कॉलम इंच में निकला हुआ किनारा आकार का संदर्भ देता है। दूसरे कॉलम में डैश नंबर हमारे ऑनलाइन स्टोर में उनके विशिष्ट आकार फ़िल्टरिंग के लिए लिंक हैं।

एसएई निकला हुआ किनारा आकार: AS568 डैश # टयूबिंग डैश आकार CS नाममात्र का आईडी नाममात्र OD नाममात्र सीएस इंच आईडी इंच
1/2 210 -8 1/8 3/4 1 0.139 0.734
5/8 212 -10 1/8 7/8 1-1/8 0.139 0.859
3/4 214 -12 1/8 1 1-1/4 0.139 0.984
1 219 -16 1/8 1-5/16 1-9/16 0.139 1.296
1-1/4 222 -20 1/8 1-1/2 1-3/4 0.139 1.484
1-1/2 225 -24 1/8 1-7/8 2-1/8 0.139 1.859
2 228 -32 1/8 2-1/4 2-1/2 0.139 2.234
2-1/2 232 -40 1/8 2-3/4 3 0.139 2.734
3 237 -48 1/8 3-3/8 3-5/8 0.139 3.359
3-1/2 241 -56 1/8 3-7/8 4-1/8 0.139 3.859
4 245 -64 1/8 4-3/8 4-5/8 0.139 4.359
5 253 -80 1/8 5-3/8 5-5/8 0.139 5.359
