गामा सील विवरण

गामा सील

कई नामों जैसे कि आरबी अक्षीय वलय, अक्षीय मुहरें, विक्षेपक वलय, या फुलाने वाले गामा सील का उपयोग आमतौर पर बिजली पारेषण प्रणाली और हाइड्रोलिक अनुप्रयोगों में किया जाता है।

एक गामा सील के डिजाइन में एक बाहरी धातु का मामला होता है, जिसे 80 डुओमीटर नाइट्राइल सील लिप के साथ एम्बेडेड किया जाता है। यह अपने उचित सीलिंग फ़ंक्शन को बनाए रखते हुए घूर्णन करने के लिए इंजीनियर है, यह गतिशील और स्थिर संचालन दोनों में संगत बनाता है।

गामा सील्स उसी तरह से काम करते हैं जैसे वी-रिंग्स करते हैं, जैसे वे दूषित पदार्थों से तेल की सील को ढालते हैं, धातु के आवरण की अतिरिक्त सुरक्षा के साथ।

अधिक जानकारी के लिए या गामा सील पर एक उद्धरण का अनुरोध करने के लिए, कृपया हमें 832-448-5550 पर कॉल करें या उत्पाद पूछताछ फॉर्म सबमिट करें।

गामा सील के लाभ

गामा सील के कई लाभ हैं, जिनमें शामिल हैं:

  • रोटरी गति के रूप में प्रतिरोध कम हो जाता है
  • चिकनी और सरल स्थापना
  • वी-रिंग के लिए अच्छी तरह से निर्वाह करें
  • बाहरी धातु आवरण के साथ सील सुरक्षा में वृद्धि
  • रोटेशन के दौरान विक्षेपण प्रभाव, सील को छेदने से मीडिया को छोड़कर
  • मरम्मत के लिए डाउनटाइम की कम आवृत्ति

Product Inquiry

  • यह फ़ील्ड सत्यापन उद्देश्यों के लिए है और इसे अपरिवर्तित छोड़ दिया जाना चाहिए।

आरबी और 9 आरबी गामा सील

गामा सील आरबी और 9 आरबी शैली में भिन्नता से बनाई गई हैं, अंतर के साथ 9 आरबी गामा जवानों की बढ़ी हुई सुरक्षा के लिए धातु की सतह है।

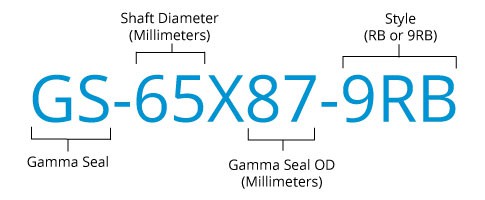

गामा सील भाग संख्या प्रणाली

ग्लोबल ओ-रिंग और सील के गामा सील भाग संख्या को दस्ता व्यास और गामा सील के बाहर व्यास (मिलीमीटर में) और शैली का वर्णन करने के लिए डिज़ाइन किया गया है। हम दो नामकरण सम्मेलनों का उपयोग करते हैं जो नीचे दिए गए उदाहरणों में दिखाए गए हैं। पहला उदाहरण 9RB शैली के साथ 100 मिमी के दस्ता व्यास को समायोजित करने वाले एक गामा सील को दर्शाता है। दूसरा उदाहरण 87 मिमी के एक बाहरी व्यास के साथ एक गामा सील दिखाता है, जिसमें 9RB शैली के साथ 65 मिमी का दस्ता व्यास है।

गामा सील भाग संख्या प्रणाली

गामा सील स्थापना

गामा सील को क्षैतिज और लंबवत दोनों तरह से स्थापित किया जा सकता है। नीचे, क्षैतिज और ऊर्ध्वाधर शाफ्ट पर स्थापित गामा सील के दृश्य हैं।

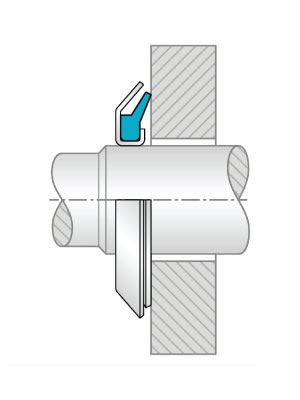

क्षैतिज स्थापना

ऊर्ध्वाधर स्थापना

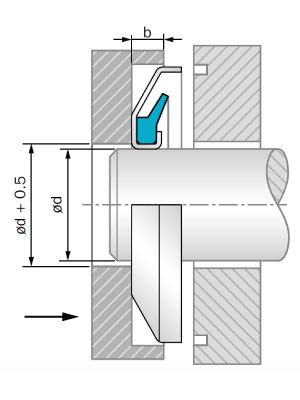

विधानसभा उपकरण के साथ स्थापना

गामा सील आकार चार्ट

आरबी गामा सील आकार चार्ट

आकार आईडी (MM) OD (MM) चौड़ाई (MM) अधिकतम दस्ता व्यास (MM)

9 आरबी गामा सील आकार चार्ट

आकार आईडी (MM) OD (MM) चौड़ाई (MM) अधिकतम दस्ता व्यास (MM)
